引言

在现代精密制造与测量领域，二维光栅尺作为关键的位置反馈元件，被广泛应用于数控机床、半导体设备、三坐标测量机等高精度装备中。海德汉（HEIDENHAIN）作为全球领先的测量技术供应商，其PP 281增量式二维光栅尺凭借卓越的性能和可靠性，成为平面二维测量应用的理想选择。本文将详细介绍PP 281的工作原理、技术特点及典型应用。

一、PP 281光栅尺概述

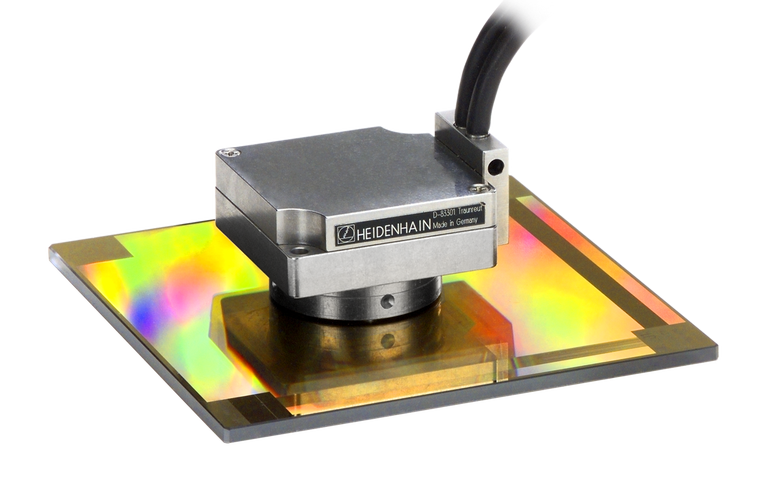

PP 281是海德汉推出的一款增量式二维光栅尺，属于PP 200系列产品。与传统的单轴光栅尺不同，它能够同时测量两个正交方向（X轴和Y轴）的位移，从而直接获取平面内的二维位置信息。该产品采用封闭式结构设计，主要用于对精度、重复性和动态性能有极高要求的应用场景，如精密数控机床、坐标磨床、电火花成型机以及高端检测设备。

二、工作原理

PP 281基于增量式测量原理，其核心是一个二维光栅刻度基体。该基体上刻有相互垂直的两组光栅线纹，分别对应X和Y方向。扫描头内包含光源、扫描掩膜和光电探测器。当扫描头相对于光栅基体移动时，光栅的衍射与干涉效应产生周期性的光强变化，探测器将这些光信号转换为电信号，经过细分与计数处理后，输出与位移量成比例的脉冲信号。通过分别对X和Y方向的脉冲进行计数，即可得到二维位置坐标。

由于采用增量式设计，PP 281在开机后需要执行回参考点操作以建立绝对坐标基准。海德汉通常会在光栅基体上制作参考标记，以便快速、准确地确定原点位置。

三、主要技术特点

1. 二维集成测量：一台PP 281即可同时测量两个轴向的位移，简化了机械结构设计，节省安装空间，并避免了双单轴光栅尺组合时可能产生的阿贝误差。

1. 高精度与高分辨率：得益于海德汉先进的光栅制造工艺和信号处理技术，PP 281可提供微米乃至纳米级的分辨率，满足最严苛的定位需求。

1. 无接触测量：扫描头与光栅基体之间无机械接触，无磨损，寿命长，且允许较高的运动速度。

1. 抗污染能力强：封闭式结构配合密封空气吹扫（可选），可有效防止切削液、粉尘等污染物进入内部，适应恶劣的工业环境。

1. 安装简便：PP 281采用模块化设计，基体与扫描头之间仅需保持规定的间隙，安装调整相对容易。海德汉提供多种安装附件和接口，方便与各种控制系统连接。

1. 输出信号多样：可提供TTL、HTL或正弦波等多种输出信号，兼容主流数控系统和驱动器。

1. 高动态性能：允许的加速度和运动速度较高，适合高动态加工应用。

四、典型应用场景

• 精密数控机床：如高精度铣床、磨床、电火花机床的XY工作台位置反馈。
• 半导体制造设备：晶圆台、掩模台的精确定位。
• 坐标测量机：作为二维测量系统的位置基准。
• 精密自动化平台：如点胶机、贴片机、激光加工设备。
• 光学检测设备：需要二维平面内高精度位移测量的场合。

五、选型与使用注意事项

在选择PP 281时，需考虑以下参数：

• 测量范围：根据实际行程选择合适的光栅基体长度。
• 分辨率：取决于后续电子细分倍数，需与控制系统匹配。
• 精度等级：海德汉提供不同精度等级的产品，根据机床定位要求选取。
• 输出信号：确保与数控系统或驱动器接口兼容。
• 安装方式：需保证扫描头与基体之间的平行度和间隙，避免因安装误差影响测量精度。

在使用过程中，应定期清洁光栅尺表面（按说明书要求），并检查密封件是否完好。若出现信号异常，应先排除污染、安装松动等外部因素。

六、

海德汉PP 281增量式二维光栅尺以其二维集成、高精度、高可靠性的特点，为精密装备提供了理想的平面位置反馈解决方案。随着制造业向更高精度、更高效率方向发展，PP 281在线性轴与平面轴测量领域将继续发挥重要作用。对于工程师而言，深入理解其原理与特性，有助于正确选型、安装和维护，从而充分发挥设备的性能潜力。

---
